無線遠傳水表系列

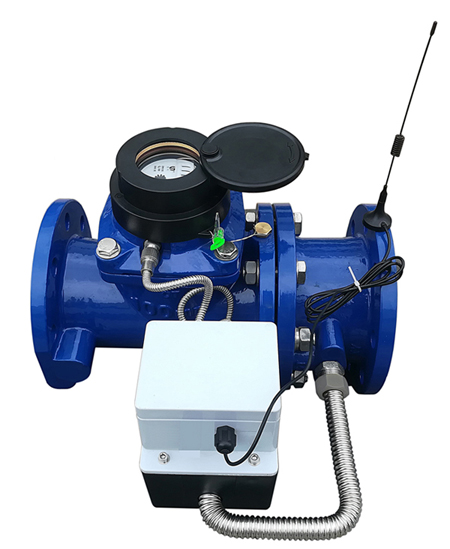

自發電物聯網水表LXLGY-(50～200)/E3HP

打破電池供電的技術瓶頸！

整體表計壽命=機械表的壽命

◆用途：

★本水表用于計量流經自來水管道的飲用水的總量，適用于單向水流，不適宜于有腐蝕性的液體。

◆結構：

★該系列水表由基表、調整電路、自發電裝置組成，通過巧妙設計的壓力轉換裝置，使部分經檢測后的水流流

過自發電裝置發電并輸出到調整電路，調整電路將發電裝置輸出的電調整后為無線遠傳裝置供電，該款水表不

會影響正常的供水流量。

◆優點：

★省去物聯網遠傳水表施工帶來的線材、管線、人工費用，特別是對舊城改造智能水表的實施提供較好的解決

方案。

★水表流量發生變化時，物聯網表計便將計量數據不斷地發往水務監測平臺，水務監測平臺看到的表計量數據

與水表字輪示值完全一致；當水表出現故障時，會自動給水務平臺發送對應的錯誤代碼，水務部門根據錯誤代

碼及時安排人員進行維修。

★采用全新自發電技術，有效克服了太陽能供電的繁瑣施工，電池供電帶來的電池壽命及電池對環境污染等諸

多弊端。

★智能設備與水表成為整體，安裝方式與普通水表一致。

★整體水表防水等級達到IP68。采用多重密封結構：首先，大口徑密封計數器設計為機械式密封，有效避免了

抽真空式密封帶來的內外壓差及諸多不利因素，同時為防止密封計數器內部因采用機械密封而殘存的空氣在冷

熱交替時產生的冷凝現象會對電路元器件造成一定的損壞，密封計數器內部設有干燥劑作為二道防水防潮方式

，有效保護了電路元器件；其次，為防止密封計數器因外部水壓或潮濕空氣進入密封計數器內部，密封計數器

外部及遠傳線部分亦采用了機械密封結構，同時為了去除外部密封所帶來的殘余空氣，法蘭盤內部獨特設計了

兩個用于放置干燥劑的空間，作為外部防水防潮方式。自發電設備、數據和電源管理系統采用封膠等密封方式。

◆數據傳送形式：

（1）只要用戶用水，水務集團的監測平臺就會收到數據，其中一些數據可能是一樣的，這種計量方式的優點是

可以實時監控水的流量，從而繪出流量曲線，分析客戶用水情況；

（2）只有水表的流量數據發生變化時，設備才通過物聯網將新的數據發送到水務的監測平臺上。無論采用哪種

數據傳送方式，水務集團監測平臺所看到的數據與水表字輪示值完全一致。

◆物聯網傳輸具有兩種形式：GPRS和NB

◆工作條件：

溫度等級：T30 氣候和機械環境等級：O級 電磁兼容性等級：E2級

壓力等級：MAP10或MAP16 流動剖面敏感度等級：U5/D3

◆流量技術參數

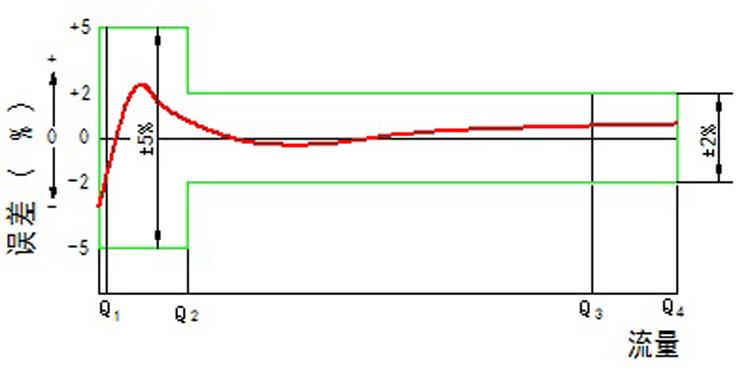

◆計量特性：2級水表（準確度等級為2級）

在水溫0.1℃至30℃范圍內，水表的最大允許誤差：高區（Q2≤Q≤Q4）：±2%；低區（Q1≤Q＜Q2）：±5%。
◆壓力損失等級：Δp 63

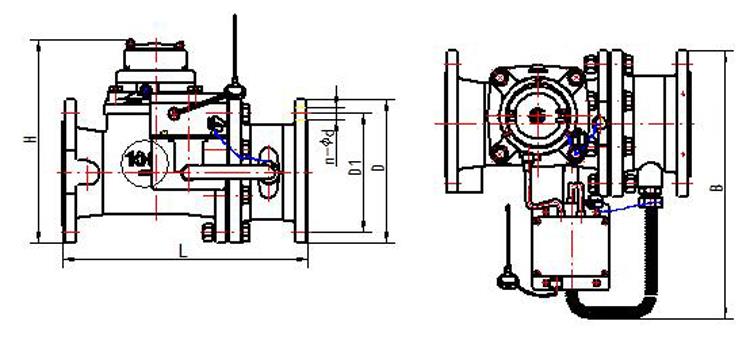

◆外形尺寸及重量
